西数 WD 2060-800041 USB板改SATA接口详细教程

西数其它硬盘和这个改的方法一样,其它板的请对应更改

重庆锦强数据恢复中心

电话：13389675138 QQ:183791839

西数硬盘80041改SATA

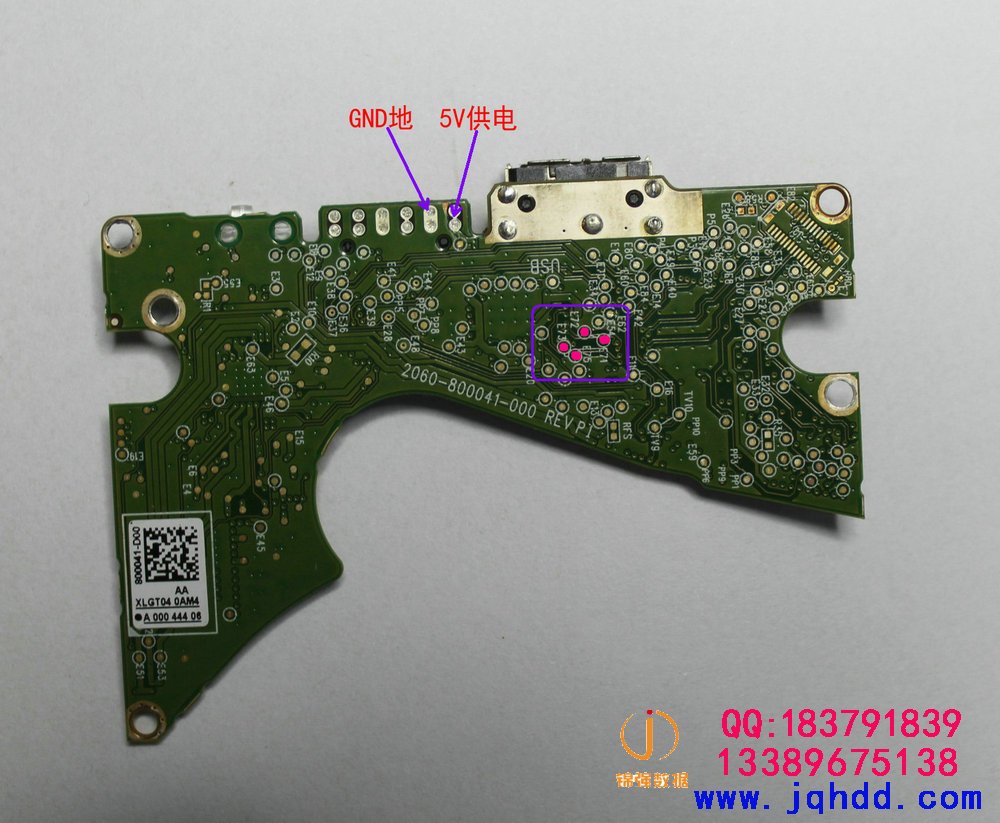

第一步找个SATA接口,如下图把几要几线接好,每根线对应定义已经标出,对应接到USB板就行

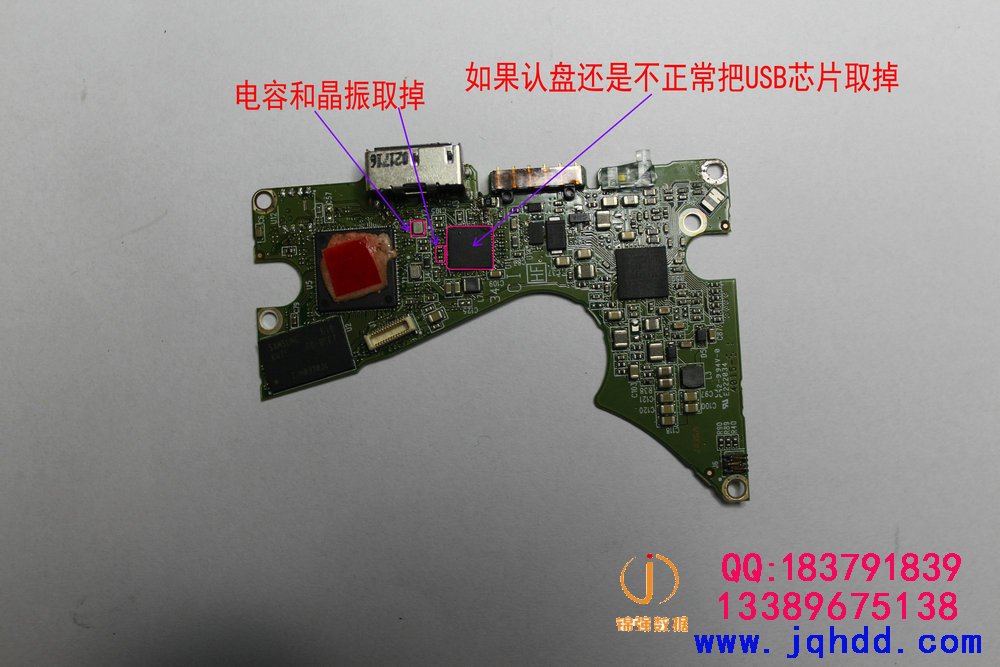

第二步处理SATA板,如下图把晶振和4个小电容取掉,这个电容有点小,如果不考虑还原板子直接把USB转换芯片取掉最保险,如下图

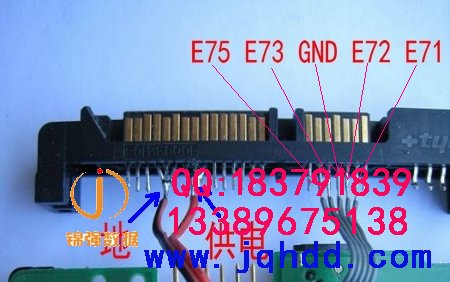

第三步就是把SATA接口对应下图飞线接好,如果想要读取速度稳定点就最好用SATA硬盘的数据线,不然就用普通线也可能,由于USB板焊点比较小,这个线焊上去容易移动,很容易把焊盘给弄掉,所以焊线时先把线给固定死,这点特别注意,

其它品牌改USB方法属于收费项目,需要请点击: https://item.taobao.com/item.htm?spm=a1z10.5-c.w4002-3446139657.11.34fa3038d0jBN4&id=572492774460

给出常用USB改SATA板的板号

USB        SATA

701605 - 701499

701615 - 701499

701650 - 701499

701675 - 701672

771737 - 701692 771692

771754 - 701692

771761 - 771692

771801 - 771823

771814 - 771820

771949 - 771959

771961 - 771960

771939 – 771959
